Modul 8DI-8DO (releu 2A) SIMATIC S7-1200, 6ES7223-1PH32-0XB0 – SM 1223 pentru automatizări industriale

Modul 8DI-8DO (releu 2A) SIMATIC S7-1200, 6ES7223-1PH32-0XB0 – SM 1223 pentru automatizări industriale

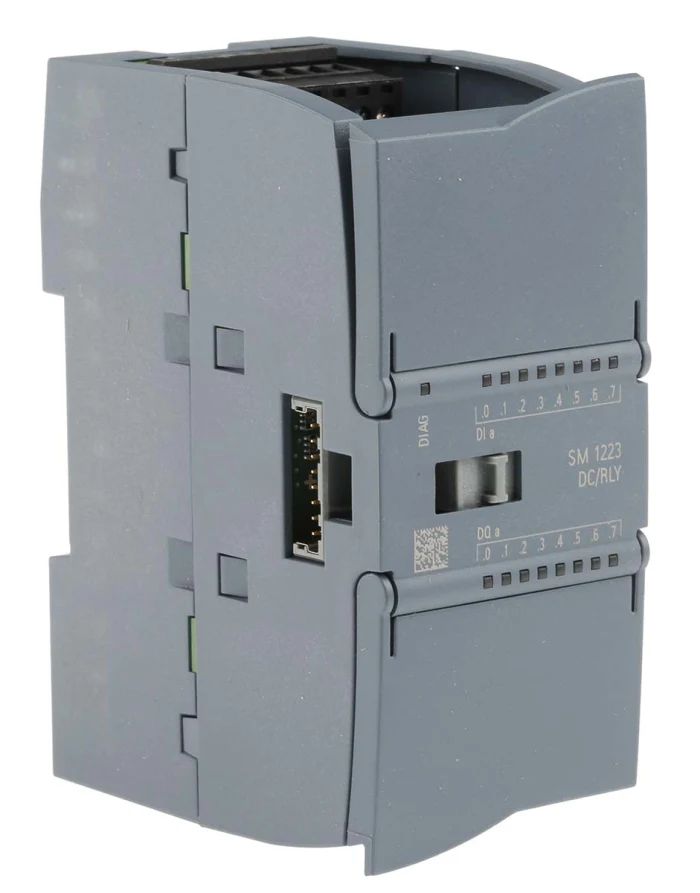

Modul 8DI-8DO (releu 2A) Siemens SM 1223 face parte din gama SIMATIC S7-1200 și oferă o soluție compactă și fiabilă pentru extinderea controlerelor industriale cu intrări și ieșiri digitale. Cu 8 intrări digitale (DI) și 8 ieșiri digitale (DO) pe releu, modulul permite conectarea senzorilor și actuatoarelor, oferind control precis și siguranță în aplicații de automatizare industrială.

Datorită designului robust și performanței ridicate, modul 8DI-8DO (releu 2A) SM 1223 (6ES7223-1PH32-0XB0) este ideal pentru aplicații care necesită comutarea sarcinilor inductive sau rezistive, control fiabil al proceselor și integrare perfectă cu controlerele Siemens S7-1200.

Caracteristici principale Modul 8DI-8DO (releu 2A)

• Model: SM 1223
• Cod produs: 6ES7223-1PH32-0XB0
• Număr de intrări digitale (DI): 8 (24 V DC)
• Număr de ieșiri digitale (DO): 8 (releu, 2 A)
• Tensiune de alimentare: 24 V DC (interval admis 20.4 – 28.8 V)
• Tensiune de ieșire: 5–30 V DC / 5–250 V AC
• Temperatură de operare: -20…+60 °C
• Grad de protecție: IP20
• Dimensiuni (L x l x h): 100 × 45 × 75 mm
• Montaj: pe șină DIN

Construit conform standardelor industriale Siemens, modulul 8DI-8DO (releu 2A) oferă performanță ridicată, separare galvanică sigură și funcționare stabilă 24/7 în aplicații solicitante.

Mod de montare

Montarea modul 8DI-8DO (releu 2A) se realizează simplu pe șină DIN, alături de unitatea centrală S7-1200 CPU. Conectarea semnalelor de intrare și ieșire se face prin bornele frontale, iar parametrizarea și diagnosticarea sunt disponibile direct în TIA Portal.

Avantajele montajului:

• Integrare rapidă cu PLC-urile Siemens S7-1200;
• Configurare facilă în TIA Portal;
• Design modular pentru economisirea spațiului în tablouri;
• Conector frontal pentru cablare rapidă;
• Acces facil pentru service și diagnostic.

Avantaje și beneficii

Modul 8DI-8DO (releu 2A) este conceput pentru aplicații industriale ce necesită control precis, fiabilitate și durabilitate ridicată.

• Compatibilitate completă cu gama Siemens SIMATIC S7-1200;
• Diagnostic integrat pentru intrări și ieșiri digitale;
• Indicatori LED pentru monitorizarea stării canalelor;
• Rată rapidă de comutare pentru aplicații cu răspuns dinamic;
• Construcție robustă pentru utilizare continuă 24/7;
• Certificări internaționale ce asigură conformitate și siguranță;
• Integrare perfectă cu aplicații SCADA și sisteme IoT industriale.

Aplicații recomandate

Acest modul I/O digital Siemens este ideal pentru:

• Controlul senzorilor, supapelor și contactorilor;
• Sisteme de producție automatizate și linii de asamblare;
• Instalații HVAC, pompe și compresoare;
• Automatizări de proces și control industrial;
• Aplicații SCADA și sisteme IoT industriale.

De ce să alegi gama SIMATIC S7-1200

Gama SIMATIC S7-1200 este recunoscută pentru raportul excelent preț/performanță, integrarea completă în TIA Portal și compatibilitatea cu întregul ecosistem Siemens (HMI, VFD, module de comunicație). Toate componentele sunt proiectate pentru funcționare continuă în medii industriale solicitante.

Pentru mai multe informații tehnice, vizitează pagina oficială Siemens SIMATIC.

Produse compatibile și resurse utile

• modulul de control Siemens LOGO! Basic 6ED1052-1MD08-0BA2 – pentru automatizări simple;

• PLC Siemens S7-1200 CPU 6ES7214-1HG40-0XB0 – pentru aplicații industriale complexe.
